該產品具有一路二路等觸點結構，通常用于自動化控制系統、移動通訊設備、連接PLC或單片機做電流放大驅動用。
功能特點：

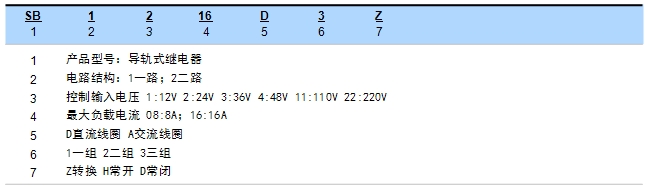

三佑型號含義：
用途：
該產品具有一路二路等觸點結構，通常用于自動化控制系統、移動通訊設備、連接PLC或單片機做電流放大驅動用。
技術參數： (版本 1.53)
三佑產品型號 | SB |
| 輸入路數和輸出組數 | 一路一組,一路二組,一路三組,二路二組 |
| 輸出額定電流 | 8A,16A |
| 輸入端子 | A+，A1-（A+，A1-，A2+，A2-） |
| 輸入控制電壓 | DC12V,DC24V,DC48V,AC24V,AC115V,AC230V |
| 輸入消耗功率 | DC0.6W-1.5W,AC1.2VA-2.8VA |
| 輸入控制電壓范圍 | ±25% |
| 動作時間 | <10ms |
| 釋放時間 | <5ms |
| 線圈電壓抑制保護 | 二極管 |
| 機械壽命 | 1000萬次 |
| 電壽命(阻性) | 10萬次 |
| 接線能力 | 1根*2.5平方 或 2根*1.5平方 |
| 動作狀態指示 | LED紅色 |

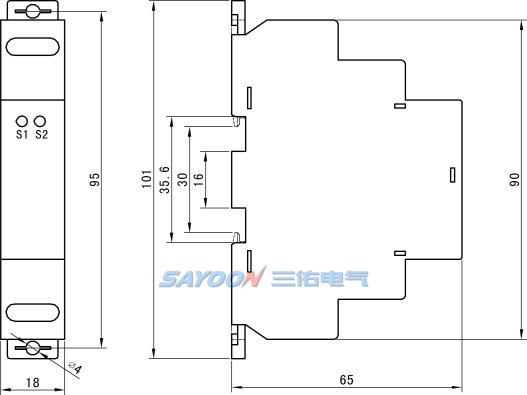

安裝尺寸圖：
接線圖：
機械能力及使用環境：
| 輸入輸出引出端M2.5(MF-128-5.0)擰緊力矩(N.m) | 0.4為宜 |
| 剝線長度 | 6-7mm |
| 環境溫度 | -30~+60℃ |
| 相對濕度 | +20℃ 98% |
| 固定處的震動頻率 | 3G、1～50Hz 振幅0.5mm |
| 沖擊 | (60～100)次/分、加速度≤4g |
| 海拔高度 | 2000米 |
| 安裝方向 | 任意 |
| 防護等級 | IP20 |
訂貨需知：
三佑產品型號 | SB |
| 每盒數量 | 6只 |
| 每箱數量 | 180只 |
| 安裝支架種類 | 35mm導軌安裝或螺絲安裝 |
產品認證：
產品圖片：
資料下載：
| 序號 | 下載 |
| 1 |  SB產品資料 |
| 2 | 直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS |
| 3 | PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器 |
友情提示：如果想了解更多的SAYOON三佑SB導軌式繼電器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請訪問SAYOON三佑電氣的官方網站www.djdjo.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
