該產品具有一路常開觸點，適用于充電樁、電動四輪車、新能源汽車、節能環保系統、道路交通照明系統、程控電源和不間斷電源設備。
功能特點：

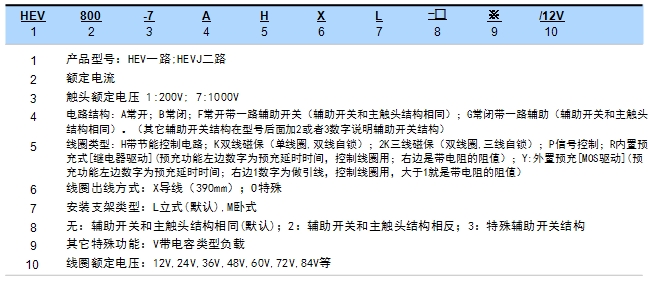

三佑型號含義：
用途：
該產品具有一路常開觸點，適用于充電樁、電動四輪車、新能源汽車、節能環保系統、道路交通照明系統、程控電源和不間斷電源設備。
技術參數： (版本 1.18)
三佑產品型號 | HEV800 |
| 觸點形式 | 一常開（或一常閉） |
| 線圈額定電壓(DC V) | 12V,24V,36V,48V,60V,72V,84V等 |
| 觸點額定電壓(DC V) | 200V,1000V |
| 觸點電路額定負載電流(DC-1) | 800A |
| 100A負載下主觸點接觸壓降 | ≯80mV |
| (20±5)℃下，冷卻吸合動作電壓（V） | ≯70% |
| (20±5)℃下，冷卻釋放動作電壓（V） | ≯35%,≮5% |
| 40℃線圈工作電壓范圍 | 0.8-1.2Us |
| 通電動作時間 | 80毫秒 |
| 斷電釋放時間 | 20毫秒 |
| 觸點接通最大彈跳時間 | 10毫秒 |
| 觸點斷開最大彈跳時間 | 7毫秒 |
| 絕緣電阻 | 100MΩ |
| 抗電強度 | 50Hz/60Hz 2200VAC 1minute |
| 主觸頭最大通斷能力（通電5ms） | 1500A/5ms at 48V DC |
| 線圈功耗（W） | H:啟動30-60,保持4-10 |
| 線圈溫升(K) | ≤45 |
| 引出端溫升(K) | ≤65 |
| 電壽命 | 20000次 |
| 機械壽命 | 30萬次 |
| 工作規范 | 連續 |
| 觸點材料 | 合金 |
| 最大涌入時間 | 130ms |
| 最大切換電流 | 3000A 320VDC（1次以上） |
| 最大切換功率 | 1000kW |
| 負載接線端子類型 | M10螺絲 |
| 線圈接線端子類型 | 0.3平方硅膠導線，長390mm |
| 輔助觸點額定負載（可選件） | 3A/30VDC |
| 檢測機構認證 | CE,FCC,RoHS |

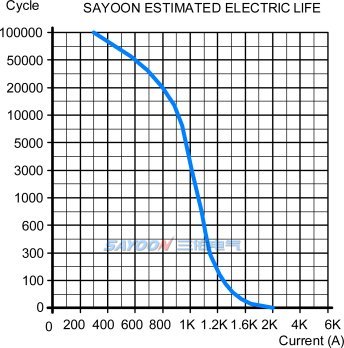

負載特性曲線圖：
安裝尺寸圖：
接線圖：
線圈溫升曲線圖：
機械能力及使用環境：
| 觸點引出端M10擰緊力矩(N.m) | ≯20.5為宜 |
| 線圈引線方式 | 線頭浸錫(紅+，黑-) |
| 環境溫度 | -40~+85℃ |
| 相對濕度 | +20℃ 98% |
| 固定處的震動頻率 | 3G、1～50Hz 振幅0.5mm |
| 沖擊 | (60～100)次/分、加速度≤4g |
| 海拔高度 | 2000米 |
| 安裝方向 | 任意 |
| 防護等級 | IP68 |
訂貨需知：
三佑產品型號 | HEV800 |
| 每只凈重 | 1600克 |
| 安裝支架種類 | L立式(默認),M臥式 |
產品認證：
產品圖片：
資料下載：
| 序號 | 下載 |
| 1 |  HEV800產品資料 |
| 2 | 直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS |
| 3 | PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器 |
