SEV50AD 高壓直流接觸器

該產品具有一路常開觸點，適用于充電樁、電動四輪車、新能源汽車、節能環保系統、道路交通照明系統、程控電源和不間斷電源設備。

在線咨詢

產品介紹

功能特點：

適用于新能源電動汽車、充電配套設備、光伏、風能發電系統、汽車空調、通訊電源、不間斷電源、電鍍電源等系統電控電路的開關控制，具有體積小、負載容量大、無火花，使用壽命長，維護簡單等特點，深受用戶歡迎。1.直流高電壓的切斷能力：產品腔體內填充稀有混合氣體，電弧冷卻能力高；2.控制負載能力強：具有30A-600A，工作電壓范圍5-1000VDC的負載能力；3.安全：絕緣體密封結構，可在易燃或有害環境下工作，線圈和觸點不會氧化和污染；4、比同類產品體積小，質量輕，功耗小。該產品按照部標JB2286-78、JB3974-85、YD／585-92、YD／T512-92要求；經廠內和有關試驗單位試驗，滿足部標規范要求，用戶多年使用，最大限度地滿足用戶需要，質量可靠。

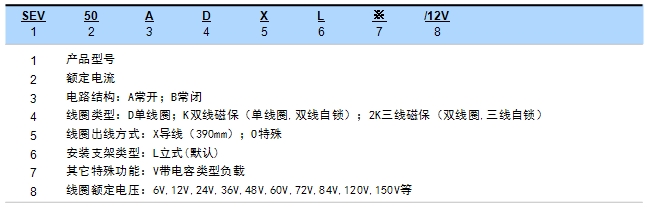

三佑型號含義：

用途：

技術參數： (版本 2.87)

三佑產品型號	SEV50AD
觸點形式	一常開（或一常閉）
線圈額定電壓(DC V)	6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V等
觸點額定電壓(DC V)	5-1000V
觸點電路額定負載電流(DC-1)	50A
50A負載下主觸點接觸壓降	≯80mV
(20±5)℃下，冷卻吸合動作電壓（V）	≯70%
(20±5)℃下，冷卻釋放動作電壓（V）	≯35%,≮5%
40℃線圈工作電壓范圍	0.8-1.2Us
通電動作時間	20毫秒
斷電釋放時間	10毫秒
觸點接通最大彈跳時間	10毫秒
觸點斷開最大彈跳時間	7毫秒
絕緣電阻	100MΩ
抗電強度	50Hz/60Hz 2200VAC 1minute
主觸頭最大通斷能力（通電5ms）	500A/5ms at 48V DC
線圈功耗（W）	2-7
線圈溫升(K)	≤55
引出端溫升(K)	≤65
電壽命	20000次
機械壽命	30萬次
工作規范	連續
觸點材料	合金
最大涌入時間	130ms
最大切換電流	400A 320VDC（1次以上）
最大切換功率	130kW
負載接線端子類型	M5螺絲
線圈接線端子類型	0.3平方硅膠導線，長390mm
檢測機構認證	CCC,CE,FCC,RoHS

注：由于考慮到用戶的使用環境不同，要求的性能重點不同，為更好提升產品的綜合性能，三佑可能會對直流接觸器的線圈參數、起跳電壓、溫升等做相應調整。以上參數僅做參考，詳細請參考三佑直流接觸器選用指南及使用可靠性手冊。

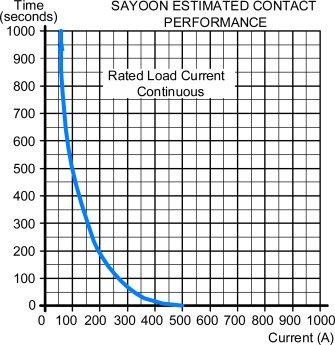

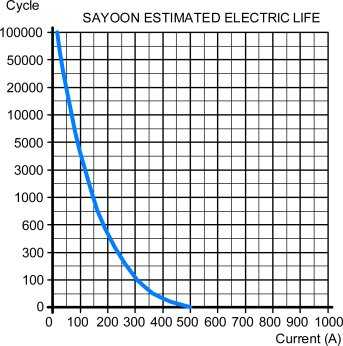

負載特性曲線圖：

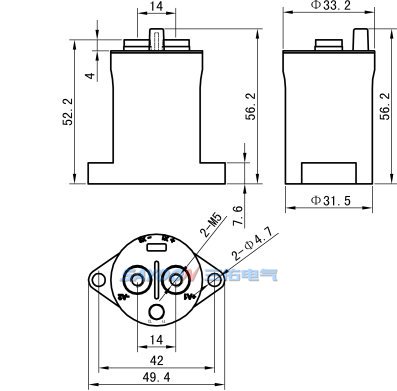

安裝尺寸圖：

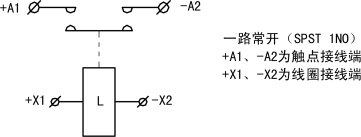

接線圖：

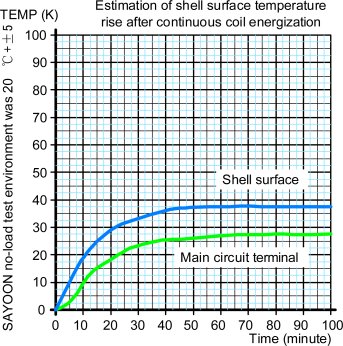

線圈溫升曲線圖：

機械能力及使用環境：

觸點引出端M5擰緊力矩(N.m)	≯2.5為宜
線圈引線方式	線頭浸錫
環境溫度	-40~+85℃
相對濕度	+20℃ 98%
固定處的震動頻率	3G、1～50Hz 振幅0.5mm
沖擊	(60～100)次/分、加速度≤4g
海拔高度	2000米
安裝方向	任意
防護等級	IP68

訂貨需知：

三佑產品型號	SEV50AD
每只凈重	145克
安裝支架種類	L立式(默認)

訂貨時請寫明如下內容:名稱，完整型號，控制線圈電壓規格，安裝架類型，是否帶輔助觸頭，定貨數量。例如：高壓直流接觸器SEV50AD-□-□/24V 100只，表示負載額定電流50A，線圈控制電壓24V，不帶輔助，默認安裝支架，購買100只。特殊電壓規格產品，如用戶需要可以特殊訂貨。

產品認證：

產品圖片：

資料下載：

序號 下載
1 SEV50AD產品資料
2 直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS
3 PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器

友情提示：如果想了解更多的SAYOON三佑SEV50AD高壓直流接觸器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請?jiān)L問SAYOON三佑電氣的官方網站www.djdjo.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
