功能特點：
1、電位器之電阻體大多采用多碳酸類的合成樹脂制成，應避免與以下物品接觸：氨水，其它胺類，堿水溶液，芳香族碳?xì)浠衔?，酮類，脂類的碳?xì)浠衔?，?qiáng)烈化學品（酸堿值過高）等，否則會影響其性能。
2、電位器之端子在焊接時應避免使用水容性助焊劑，否則將助長金屬氧化與材料發霉；避免使用劣質焊劑，焊錫不良可能造成上錫困難，導致接觸不良或者斷路。
3、電位器之端子在焊接時若焊接溫度過高或時間過長可能導致對電位器的損壞。插腳式端子焊接時應在235℃±5℃，3秒鐘內完成，焊接應離電位器本體1.5MM以上，焊接時勿使用焊錫流穿線路板；焊線式端子焊接時應在350℃±10℃，3秒鐘內完成。且端子應避免重壓，否則易造成接觸不良。
4、焊接時，松香（助焊劑）進入印刷機板之高度調整恰當，應避免助焊劑侵入電位器內部，否則將造成電刷與電阻體接觸不良，產生INT，雜音不良現象。
5、電位器最好應用于電壓調整結構，且接線方式宜選擇“1”腳接地；應避免使用電流調整式結構，因?yàn)殡娮枧c接觸片間的接觸電阻不利于大電流的通過。
6、電位器表面應避免結露或有水滴存在，避免在潮濕地方使用，以防止絕緣劣化或造成短路。
7、安裝“旋轉型”電位器在固定螺母時，強度不宜過緊,以避免破壞螺牙或轉動不良等;安裝“鐵殼直滑式”電位器時,避免使用過長螺釘,否則有可能妨礙滑柄的運動,甚至直接損壞電位器本身。
8、在電位器套上旋鈕的過程中，所用推力不能過大（不能超過《規格書》中軸的推拉力的參數指標），否則將可能造成對電位器的損壞。
9、電位器回轉操作力（旋轉或滑動）會隨溫度的升高而變輕，隨溫度降低而變緊。若電位器在低溫環境下使用時需說明，以便采用特制的耐低溫油脂。
10、電位器的軸或滑柄使用設計時應盡量越短越好。軸或滑柄長度越短手感越好且穩定。反之越長晃動越大，手感易發生變化。
11、電位器碳膜的功率能承受周圍的溫度為70℃，當使用溫度高于70℃時可能會喪失其功率。
三佑型號含義：
用途：
廣泛應用于電動車加速器，精度高，壽命長。
技術參數： (版本 1.37)
三佑產品型號 | P270 |
| 阻值范圍（Ω） | 0-5KΩ |
| 標準電阻公差 | ±10% |
| 剩余電阻 | 最大6Ω |
| 最大輸入電壓 | 500Vdc 不超過額定功率 |
| 額定功率（W） | 2W,70℃ |
| 抗電強度 | 1000VAC,1 minute |
| 最小絕緣電阻 | 50M ohms at 500Vdc |
| 滑動噪聲 | 100mV max |
| 有效電氣行程角度 | 45° |
| 機械行程角度 | 312°±5° |
| 最大靜止強度 | 200 oz-in |
| 旋轉扭矩 | 防塵:1.0.oz-in.max. 密封:1.0 to 2.5 oz-in |
| 面板螺母的擰緊力矩 | 25 lb-in |
| 旋轉電壽命 | 100萬次 |

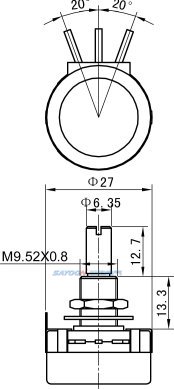

安裝尺寸圖：
機械能力及使用環境：
| 環境溫度 | -55~+120℃ |
| 相對濕度 | +20℃達98% |
| 固定處的震動頻率 | 3G、1~50Hz 振幅0.5mm |
| 海拔高度 | 2000米 |
| 安裝方向 | 任意 |
| 防護等級 | IP68 |
訂貨需知：
三佑產品型號 | P270 |
| 每只凈重 | 29克 |

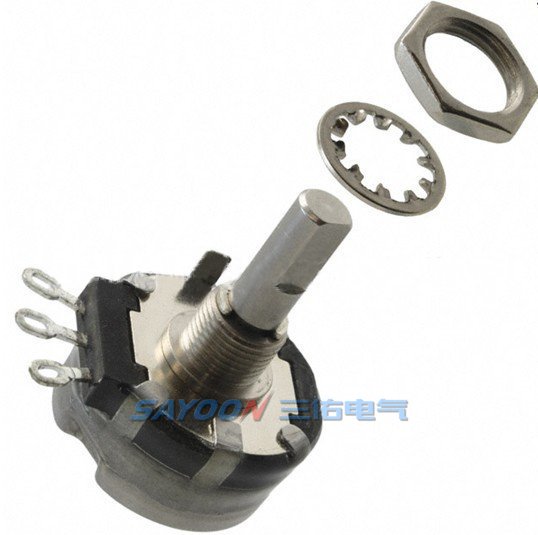

產品圖片：
資料下載：
| 序號 | 下載 |
| 1 |  P270產品資料 |
| 2 | 直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS |
| 3 | PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器 |
友情提示：如果想了解更多的SAYOON三佑P270電位器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請?jiān)L問SAYOON三佑電氣的官方網站www.djdjo.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
