功能特點：

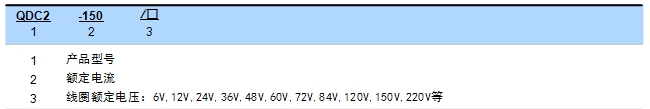

三佑型號含義：



用途：

該產品具有一路常開觸點，適用于電動三輪車、電動四輪車、電動機械設備、休閑車、掃地機、制陶瓷機、拉坯車、磚車、清潔車、太陽能船、程控電源和不間斷電源設備。



技術參數：   (版本 R1.64)

三佑產品型號	QDC2-150
觸點形式	一常開
線圈額定電壓(DC V)	6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V,220V等
觸點額定電壓(DC V)	≤80V
觸點48V電路額定負載電流(DC-1)	150A
100A負載下主觸點接觸壓降	≯80mV
(20±5)℃下，冷卻吸合動作電壓（V）	≯70%
(20±5)℃下，冷卻釋放動作電壓（V）	≯35%,≮5%
40℃線圈工作電壓范圍	0.8-1.2Us
通電動作時間	25毫秒
斷電釋放時間	5毫秒
觸點接通最大彈跳時間	10毫秒
觸點斷開最大彈跳時間	3毫秒
絕緣電阻	20MΩ
抗電強度	50Hz/60Hz 1000VAC 1minute
主觸頭最大通斷能力（通電5ms）	800A/5ms at 48V DC
線圈功耗（W）	8-13
線圈溫升(K)	≤60
引出端溫升(K)	≤65
電壽命	20000次
機械壽命	30萬次
工作規范	連續
觸點材料	銀合金
負載接線端子類型	M6螺絲
線圈接線端子類型	M4螺絲
檢測機構認證	CCC,CE,FCC

注：由于考慮到用戶的使用環境不同，要求的性能重點不同，為更好提升產品的綜合性能，三佑可能會對直流接觸器的線圈參數、起跳電壓、溫升等做相應調整。以上參數僅做參考，詳細請參考三佑直流接觸器選用指南及使用可靠性手冊。



負載特性曲線圖：





安裝尺寸圖：





接線圖：

溫升曲線圖：





機械能力及使用環境：

觸點引出端M6擰緊力矩(N.m)	≯4.5為宜
線圈引出端M4擰緊力矩（N.m）	≯1.2為宜
環境溫度	-25~+70℃
相對濕度	+20℃ 98%
固定處的震動頻率	3G、1～50Hz 振幅0.5mm
沖擊	(60～100)次/分、加速度≤4g
海拔高度	2000米
安裝方向	任意
防護等級	IP40（等效IEC60947）





訂貨需知：

三佑產品型號	QDC2-150
每只凈重	360克
每箱數量	60只
外箱尺寸（長寬高cm）	53.5*21.5*19.5
每箱毛重	23公斤
每箱凈重	21公斤
安裝支架種類	無-M臥式(默認),E水平式,H斜式,K寬距離式,N多功能立式,DH可拆卸斜支架

訂貨時請寫明如下內容:名稱，完整型號，控制線圈電壓規格，安裝架類型，是否帶輔助觸頭，定貨數量。例如：直流接觸器CZ10-150/24V 100只，表示負載額定電流150A，線圈控制電壓24V，不帶輔助，默認安裝支架，購買100只。特殊電壓規格產品，如用戶需要可以特殊訂貨。



產品認證：

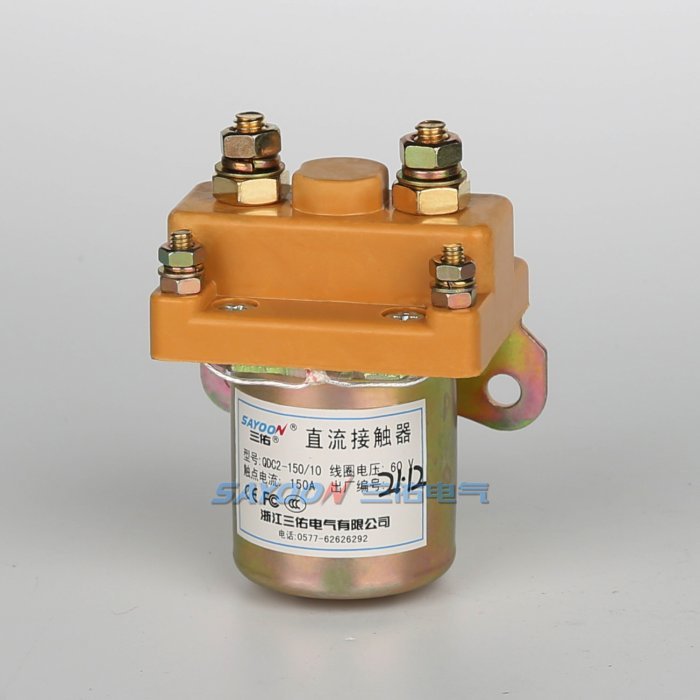

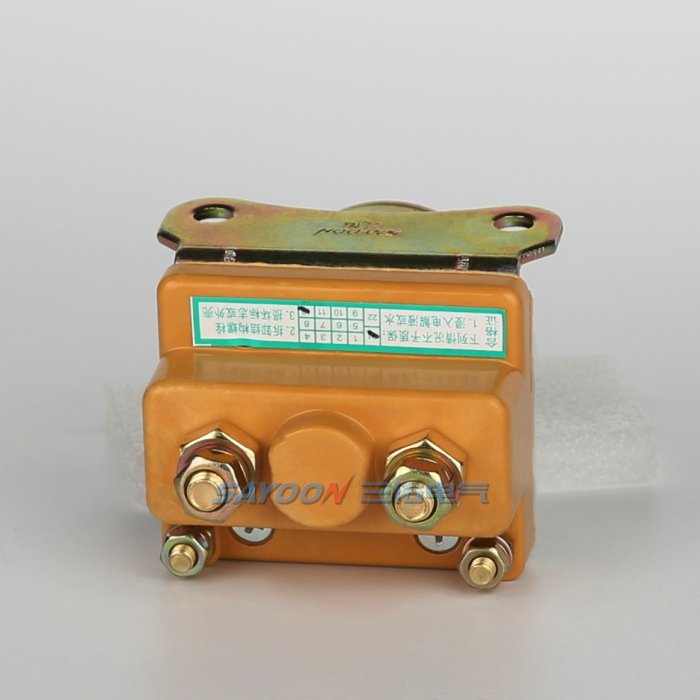

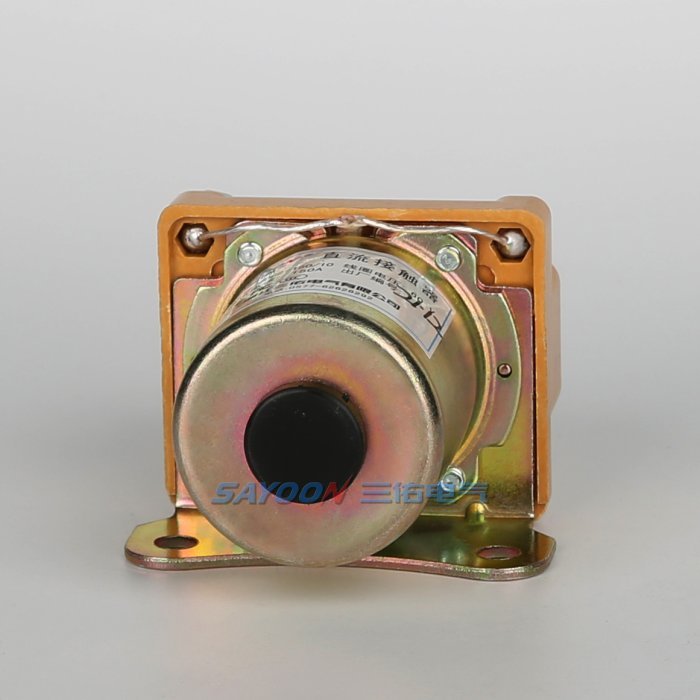

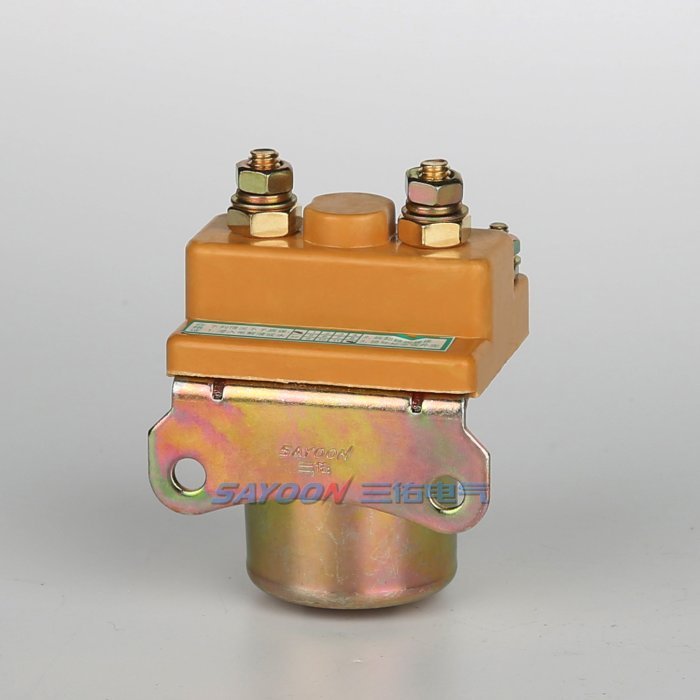

產品圖片：









資料下載：

序號	下載
1	QDC2-150產品資料
2	直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS
3	PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器
