適用于電動叉車、電瓶車、牽引車、挖掘機、磚瓦機、清潔車、汽車空調、通訊電源、不間斷電源、電鍍電源等系統電控電路的開關控制，具有體積小、負載容量大，使用壽命長，維護簡單等特點，深受用戶歡迎。該產品按照部標JB2286-78、JB3974-85、YD／585-92、YD／T512-92要求；經廠內和有關試驗單位試驗，滿足部標規范要求，用戶多年使用，最大限度地滿足用戶需要，質量可靠。

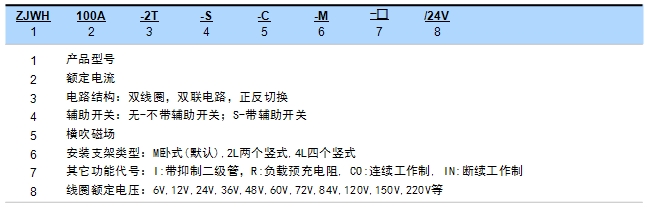

三佑型號含義：



用途：

該產品具有切換觸點，適用于電動汽車、電信通信設備、電鍍?cè)O(shè)備、工程機械、電瓶車、電動叉車、火車、船舶、不間斷電源等電控系統.



技術參數：   (版本 1.46)

三佑產品型號	ZJWH100A-2T
觸點形式	二組轉換(二組SPDT)
線圈額定電壓(DC V)	6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V,220V等
觸點額定電壓(DC V)	≤80V
觸點48V電路額定負載電流(DC-1)	100A
100A負載下主觸點接觸壓降	≯80mV
(20±5)℃下，冷卻吸合動作電壓（V）	≯70%
(20±5)℃下，冷卻釋放動作電壓（V）	≯35%,≮5%
40℃線圈工作電壓范圍	0.8-1.2Us
通電動作時間	40毫秒
斷電釋放時間	12毫秒
觸點接通最大彈跳時間	10毫秒
觸點斷開最大彈跳時間	3毫秒
絕緣電阻	20MΩ
抗電強度	50Hz/60Hz 1000VAC 1minute
主觸頭最大通斷能力（通電5ms）	800A/5ms at 48V DC
線圈功耗（W）	14-23
線圈溫升(K)	≤80
引出端溫升(K)	≤65
電壽命	20000次
機械壽命	30萬次
工作規范	連續或者斷續(默認)
觸點材料	銀合金
負載接線端子類型	M8螺絲
線圈接線端子類型	6.3mm插片
輔助觸點額定負載（可選件）	2A/48VDC, 5A/24VDC
常閉到常開動作時間	7毫秒
常開到常閉動作時間	4毫秒
檢測機構認證	CE,FCC

注：由于考慮到用戶的使用環境不同，要求的性能重點不同，為更好提升產品的綜合性能，三佑可能會對直流接觸器的線圈參數、起跳電壓、溫升等做相應調整。以上參數僅做參考，詳細請參考三佑直流接觸器選用指南及使用可靠性手冊。



負載特性曲線圖：





安裝尺寸圖：



接線圖：



其它接線圖：

溫升曲線圖：





機械能力及使用環境：

觸點引出端M8擰緊力矩(N.m)	≯9.0為宜
線圈引出端力矩（N.m）	≯0.8為宜
環境溫度	-25~+70℃
相對濕度	+20℃ 98%
固定處的震動頻率	3G、1～50Hz 振幅0.5mm
沖擊	(60～100)次/分、加速度≤4g
海拔高度	2000米
安裝方向	任意
防護等級	IP40（等效IEC60947）





訂貨需知：

三佑產品型號	ZJWH100A-2T
每只凈重	970克
每只凈重(-C-S-M)	980克
每箱數量	30只
安裝支架種類	M臥式(默認),2L兩個豎式,4L四個豎式

訂貨時請寫明如下內容:名稱，完整型號，控制線圈電壓規格，安裝架類型，是否帶輔助觸頭，定貨數量。例如：直流接觸器CZWH100A-2T/24V 100只，表示負載額定電流100A，線圈控制電壓24V，不帶輔助，默認安裝支架，購買100只。特殊電壓規格產品，如用戶需要可以特殊訂貨。



產品認證：

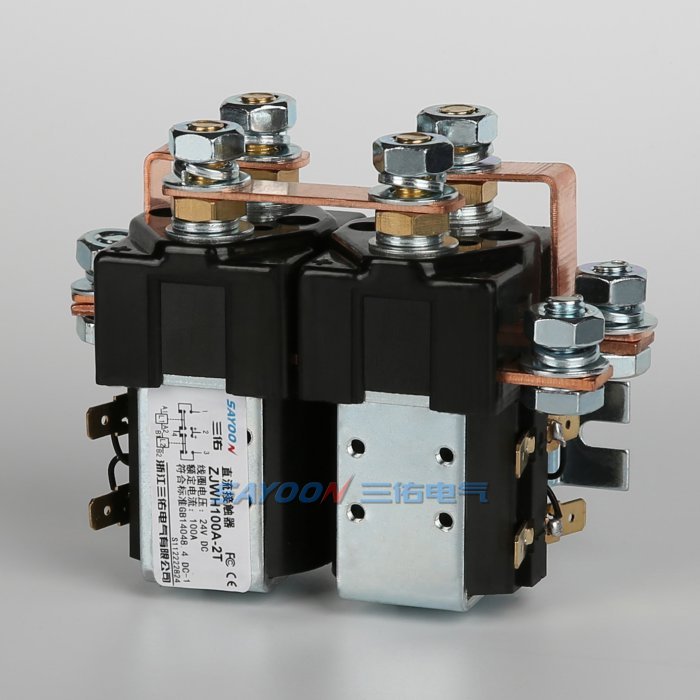

產品圖片：









資料下載：

序號	下載
1	ZJWH100A-2T產品資料
2	直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS
3	PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器



友情提示：如果想了解更多的SAYOON三佑ZJWH100A-2T直流接觸器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請?jiān)L問SAYOON三佑電氣的官方網站www.djdjo.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
